1.RELAZIONE ILLUSTRATIVA
In seguito a sopralluogo presso vostro casolare di campagna impossibilitato a essere allacciato alla rete elettrica nazionale,
proponiamo un sistema in isola TOP DI GAMMA che garantisce un livello di comfort di altissimo livello, in maniera completamente
alternativa alla rete elettrica nazionale.
L'impianto è modulare quindi può essere espanso facilmente in futuro.
Nel caso in oggetto, avendo analizzato la vostra richiesta sia in termini di consumi che di utilizzo del vostro casolare, proponiamo in allegato offerta tecnico-economica per
impianto fotovoltaico in isola di potenza pari a 3 kWp e accumulo di capacità pari a 5 kWh.
L’utilizzo del gruppo elettrogeno di back-up avverrà:
- Sulla base dello stato di carica delle batterie
- Sulla base del carico

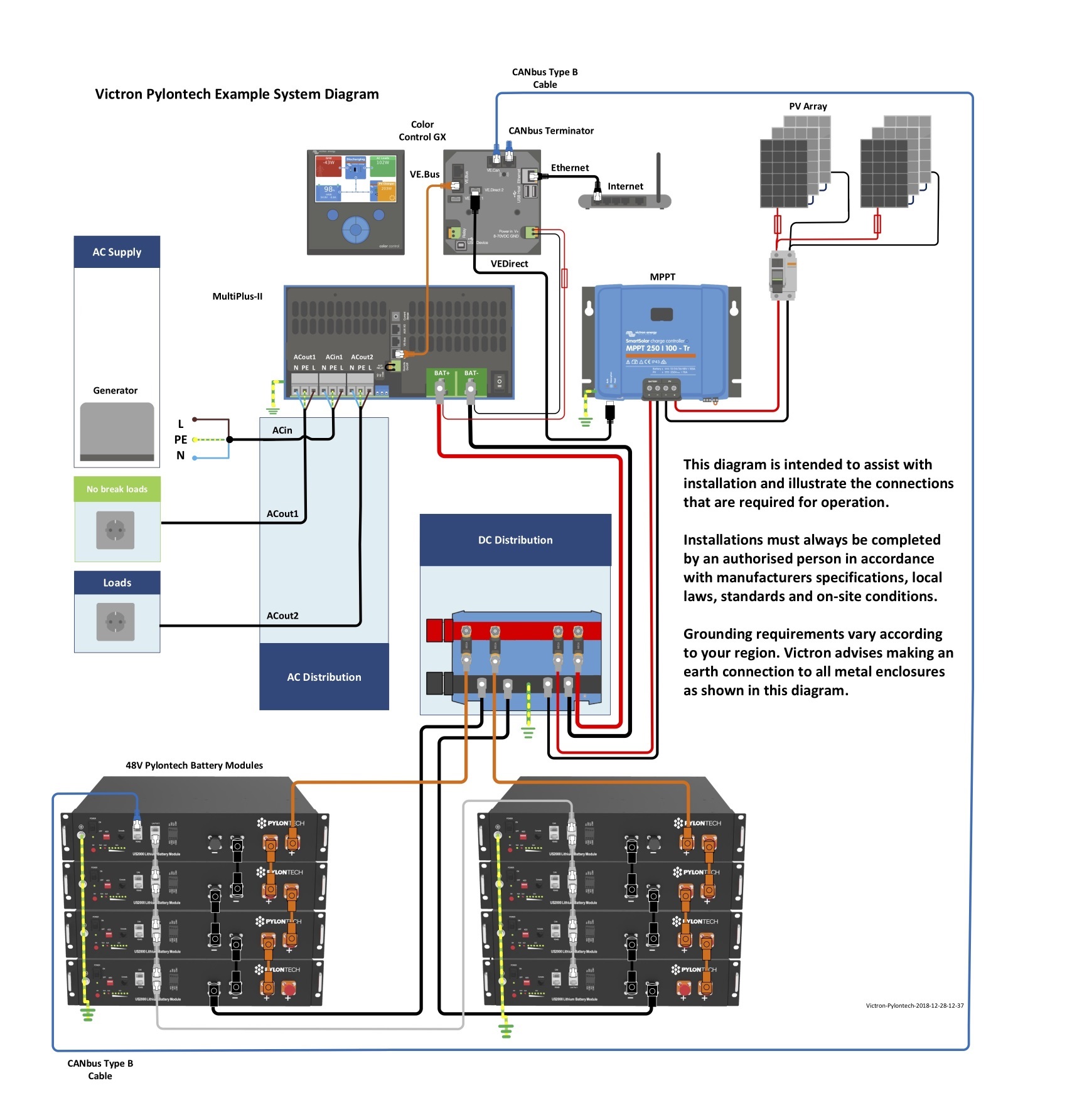

L’impianto, come specificato dettagliatamente nell’offerta economica, è ben rappresentato da un punto di vista concettuale nello schema seguente:
L'impianto fotovoltaico è quindi costituito da 3 stringhe in parallelo di 3 moduli fotovoltaici in serie tipo SHARP Serie NU-JC 330, per una potenza complessiva di circa 3000 W.
Lato CC sono previsti fusibili di protezione e scaricatori di sovratensione.
Il caricatore solare SMART SOLAR MPPT VICTRON ENERGY raccoglie l’energia dei pannelli solari e la accumula nelle batterie.
Grazie all’ultima e più veloce tecnologia, SmartSolar massimizza questa raccolta di energia, guidandola intelligentemente,
per ottenere una ricarica completa nel minor tempo possibile. SmartSolar inoltre preserva la salute della batteria e ne allunga la vita.
Il pacco batteria è costituito da
batterie al litio Pylontech collegate in parallelo di capacità singola pari a 2,4 kWh.
Pylon Technologies, Co. Ltd è una delle aziende leader nella realizzazione di batterie al Litio destinate all’utilizzo in sistemi di
accumulo dell’energia prodotta da fonti rinnovabili.
10 anni di garanzia sul prodotto.

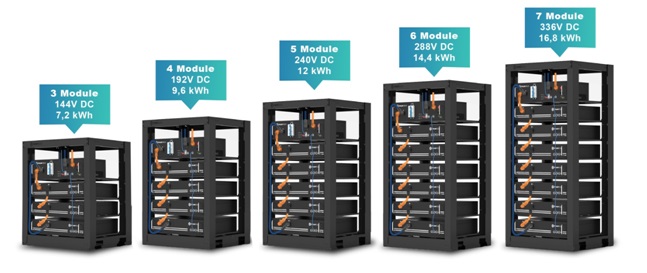

Le batterie Pylontech per questo tipo di applicazioni sono i modelli US2000 (Capacità nominali pari a 2,4 kWh) e i modelli US3000 (Capacità nominali pari a 3,55 kWh)
Due o più batterie pylontech possono essere posizionate in un rack e collegate per aumentare la capacità complessiva.
Capacità più alte di accumulo permettono di avere un più basso costo unitario.
La combinazione dei prodotti Victron con le batterie al litio Pylontech è stata testata e certificata dai dipartimenti di ricerca e sviluppo di Victron e Pylontech.
Pylontech include un sistema di gestione della batteria (BMS) con ogni modulo batteria. Si interfaccia con il dispositivo
Victron Cerbo GX e può supportare più moduli batteria collegati in parallelo.

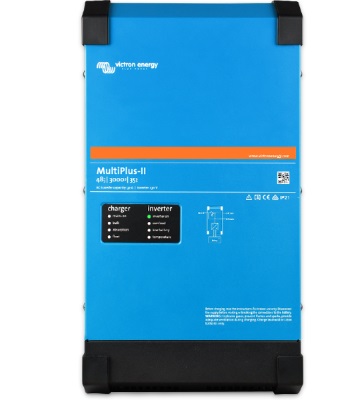

L'inverter è costituito dal nuovo
Victron Energy Multiplus II.
Il MultiPlus-II è ideale per le
applicazioni off grid professionali.
È possibile far funzionare in parallelo fino a 6 unità per ottenere una maggiore erogazione di potenza. Sei unità 48/5000/70, ad
esempio, forniscono un'uscita di alimentazione pari a 25 kW / 30 kVA con 720 A di capacità di carica.
Oltre alla connessione parallela, è possibile configurare tre unità dello stesso modello per un'uscita trifase. Si possono
collegare in parallelo fino a 6 set di tre unità per fornire una potenza di 75 kW / 90 kVA all’inverter e più di 1200 A di capacità di carica.
Inoltre, il MultiPlus è un caricabatterie estremamente potente. Assorbe corrente dal gruppo elettrogeno di back-up (circa 10A per ogni Multi 5kVA a 230VCA).
Con il Pannello Multi Control possono essere impostati una potenza massima di generatore. Il MultiPlus terrà conto di altri carichi CA
e userà quello eccedente per caricare, prevenendo così il sovraccarico del generatore di corrente.
Il generatore di corrente dovrà essere opportunamente dimensionato secondo gli standard victron energy.
Nel caso specifico è stato scelto un gruppo elettrogeno dotato di scheda AVR e scheda ATS.
I calcoli basati sul fabbisogno stimato permettono di concludere che il gruppo elettrogeno interverrà per un numero di opre limitatissimo durante i mesi invernali;
durante i mesi primaverili, estivi e autunnali l'impianto fotovoltaico in isola sarà autosufficiente.
Il gruppo elettrogeno, grazie all'elettronica integrata, si azionerà automaticamente in base allo stato di carica della batteria.

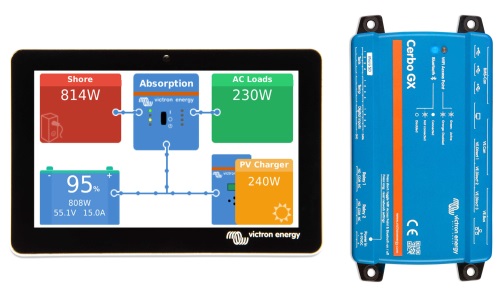

L'intero sistema (fotovoltaico, batterie, inverter, gruppo elettrogeno, carichi in CA) sarà monitorato attraverso l'innovativo
centro di comunicazione CERBO GX. Il monitoraggio potrà avvenire tramite APP dedicata (Victron Connect scaricabile sia per sistemi Android che Apple)
sia in locale (attraverso connessione wi-fi, LAN e/o Bluetooth ) che in remoto in presenza di segnale Internet.

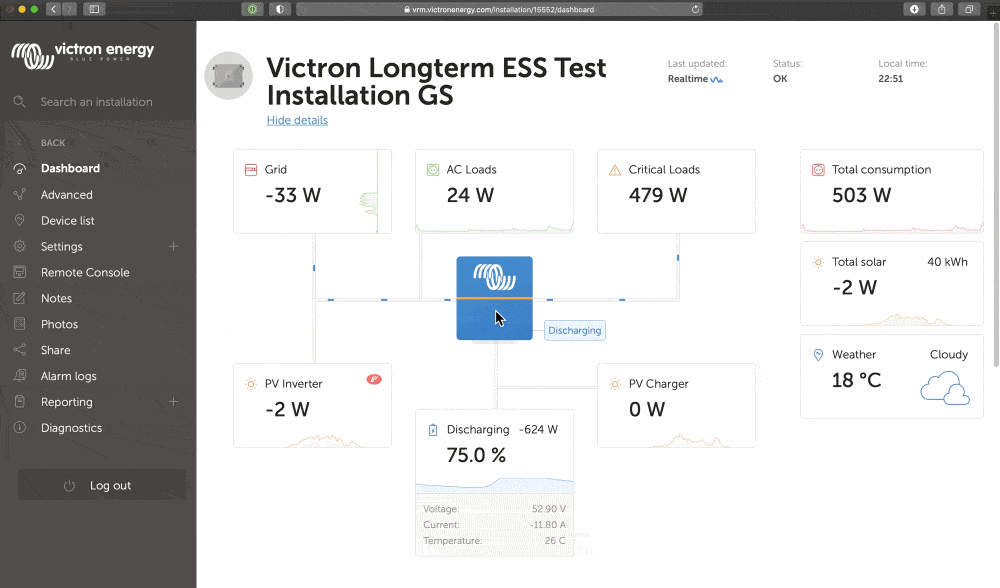

Il portale WEB Victron VRM completa un offerta di
monitoraggio e telecontrollo del sistema di altissimo livello.
2. OFFERTA ECONOMICA
|
Voci di Costo
|
Descrizione
|
U.M.
|
Q.tà
|
|
FV1
|
Fornitura e Posa in Opera di moduli fotovoltaici ad altissima efficienza di ultima generazione tipo SHARP Serie NU-JC 330 di potenza pari a 330 W cadauno
- 15 anni di garanzia contro difetti di fabbricazione
- 25 anni di garanzia sul rendimento
Si allega datasheet ufficiale del produttore
|
cadauno
|
9
|
|
FV2
|
Fornitura e Posa in opera di inverter in Isola Victron Energy Multiplus II 48/3000/35-32.
In abbinamento a MultiPlus II, come da schema di principio, verrà installato SmartSolar MPPT 250/100-Tr, con rilevamento ultra veloce del punto di massima potenza.
5 anni di garanzia sul prodotto.
Telecontrollo e Monitoraggio incluso attraverso Cerbo GX.
Si allega datasheet ufficiale del produttore
|
cadauno
|
1
|
|
FV3
|
Fornitura e Posa in Opera di SISTEMA DI ACCUMULO costituito da BATTERY PACK PYLONTECH.
ACCUMULO DI CAPACITÀ PARI A 4,8 kWh
Accumulo facilmente espandibile.
Armsdio rack incluso
10 anni di garanzia
Si allega datasheet ufficiale del produttore
|
a corpo
|
|
|
FV4
|
Fornitura e posa in opera di sistemi di fissaggio e sostegno per impianti fotovoltaici SunPower su tetto a falda certificati tipo WURTH.
Garanzia contro difetti di fabbricazione di 10 anni.
|
a corpo
|
|
|
FV5
|
Materiale Elettrico certificato tipo ABB: Quadri CC e CA, cavi, tubazioni, accessori fissaggio e cablaggio, protezioni.
|
a corpo
|
|
|
FV6
|
Fornitura e posa in opera di gruppo elettrogeno ad inverter Generatore GENMAC G6000E con ATS e carrello. Logica di controllo ad hoc per l’applicazione.
Il generatore è fornito già collaudato (olio e filtri a bordo).
Si allega scheda tecnica.
|
a corpo
|
|
|
FV7
|
Progettazione e Servizi Inclusi:
Progettazione esecutiva impianto fotovoltaico
Pratiche Comunali e qualsiasi altro adempimento per la richiesta delle autorizzazioni amministrative ai fini dell'installazione dell'impianto
Direzione Lavori
Collaudo Impianto
Rilascio Certificato di Conformità Impianto Fotovoltaico
Contributo Smaltimento Moduli Fine Vita
|
a corpo
|
|
|
TOTALE
|
€ 14.500,00
|
|
TOTALE (in caso di cessione del credito del 50%)
|
€ 7.500,00
|
|
PRINCIPALI CONDIZIONI COMMERCIALI
|
|
IVA
|
I prezzi si intendono 10% IVA INCLUSA
|
|
Validità offerta
|
30 giorni
|
|
Garanzie
|
Moduli Fotovoltaici SHARP:
- 15 anni di garanzia su difetti di fabbricazione
- 25 anni di garanzia lineare sulle prestazioni
Inverter: 5 anni
Batterie: 10 anni
Strutture di supporto: 10 anni
|
|
Smaltimento fine vita
|
incluso
|
|
Modalità di pagamento
|
5% alla sottoscrizione del contratto
70% ad avviso merce pronta con comunicazione dei seriali
25% Saldo fine lavori con rilascio certificato conformità
|
|
Note
|
Il predetto preventivo sarà confermato solo a seguito di un sopralluogo da parte di un nostro tecnico incaricato abilitato a tale funzione
|
