Telecontrollo e Monitoraggio di un Impianto Fotovoltaico

Un sistema di telecontrollo consente di pilotare, sorvegliare e supervisionare a distanza le installazioni tecnologiche.
Presso ciascun impianto fotovoltaico, una centralina elettronica, detta anche RTU (remote terminal unit) avrà la funzione di acquisire i dati di campo, inoltrare i comandi per l’automazione dell’impianto, nonché predisporre lo scarico dei dati storici da parte del centro di controllo.
E' fondamentale dotare un impianto fotovoltaico di sistema di monitoraggio soprattutto al fine di poter riscontrare (automaticamente, senza necessità di controllo manuale) eventuali anomalie che possono far decrementare la produzione.
Un sistema di monitoraggio e telecontrollo di un impianto fotovoltaico completo dovrebbe prevedere almeno le seguenti funzioni:
Monitoraggio di ogni stringa dell'impianto fotovoltaico
Monitoraggio della potenza istantanea e dello stato dell'inverter
Monitoraggio dei dati provenienti dai sensori in campo (esempio temperatura, vento, irraggiamento)
Allarme in caso di guasto e/o anomalie tramite SMS e/o email
Misura dell'energia autoprodotta
Misura dell'energia immessa in rete
Misura dell'energia autoconsumata
Previsione del rendimento annuale dell'impianto fotovoltaico
Storici Tabellari e Grafici dei consumi, dell'energia prodotta, autoconsumata in sito ed immessa in rete

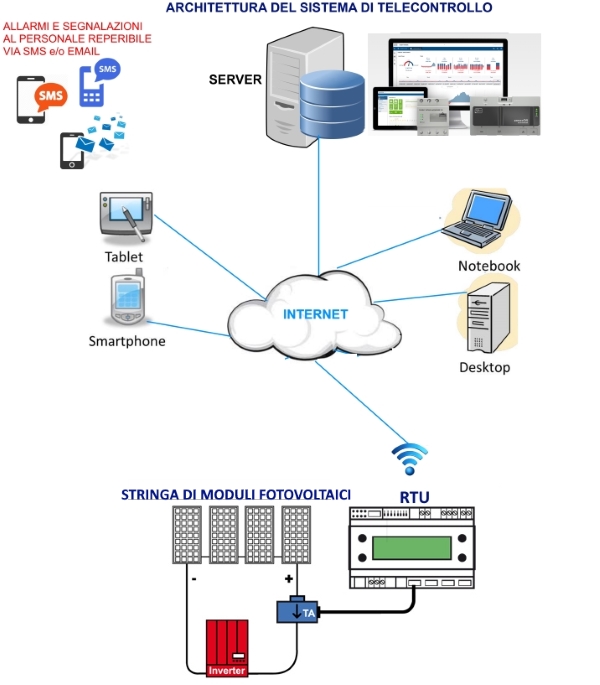

  • Architettura Sistema di telecontrollo fotovoltaico

Esistono in commercio molti sistemi di monitoraggio per impianti fotovoltaici: i tecnici ReGreen, forti di un'esperienza consolidata nel campo della telegestione in campi anche più critici rispetto al fotovoltaico (come, ad esempio, il telecontrollo di acquedotti), potranno consigliarVi sul sistema più adatto alle Vs. esigenze o (in determinati casi) progettare e sviluppare ad hoc un'applicazione personalizzata sulle specifiche esigenze del cliente.
Per piccoli impianti residenziali e per impianti fotovoltaici di piccola/media potenza (al fine di ottimizzare i costi) è possibile senz'altro sfruttare il semplice sistema di monitoraggio messo a disposizione gratuitamente dai produttori di Inverter: infatti i moderni Inverter commerciali sono dotati di una piccola centralina elettronica, dotata di Web Server interno, che rileva le principali grandezze da monitorare per un impianto fotovoltaico e invia i dati su un portale Web esterno accessibile via Internet tramite username e password.
Per esempio, all' indirizzo Web SUNNY PORTAL SMA, l'azienda tedesca leader mondiale per inverter fotovoltaici, mette a disposizione (per chi ovviamente installa inverter SMA) un efficientissimo portale di monitoraggio (chiamato SUNNY PORTAL) dove è possibile visualizzare: la potenza in tempo reale dell'impianto fotovoltaico; dati istantanei e storici sull'energia prodotta, autoconsumata e immessa in rete; informazioni sui consumi attuali e storici; informazioni sulla percentuale di carica della batteria in caso di impianti con accumulo; monitoraggio della comunicazione con il portale; monitoraggio delle prestazioni degli inverter

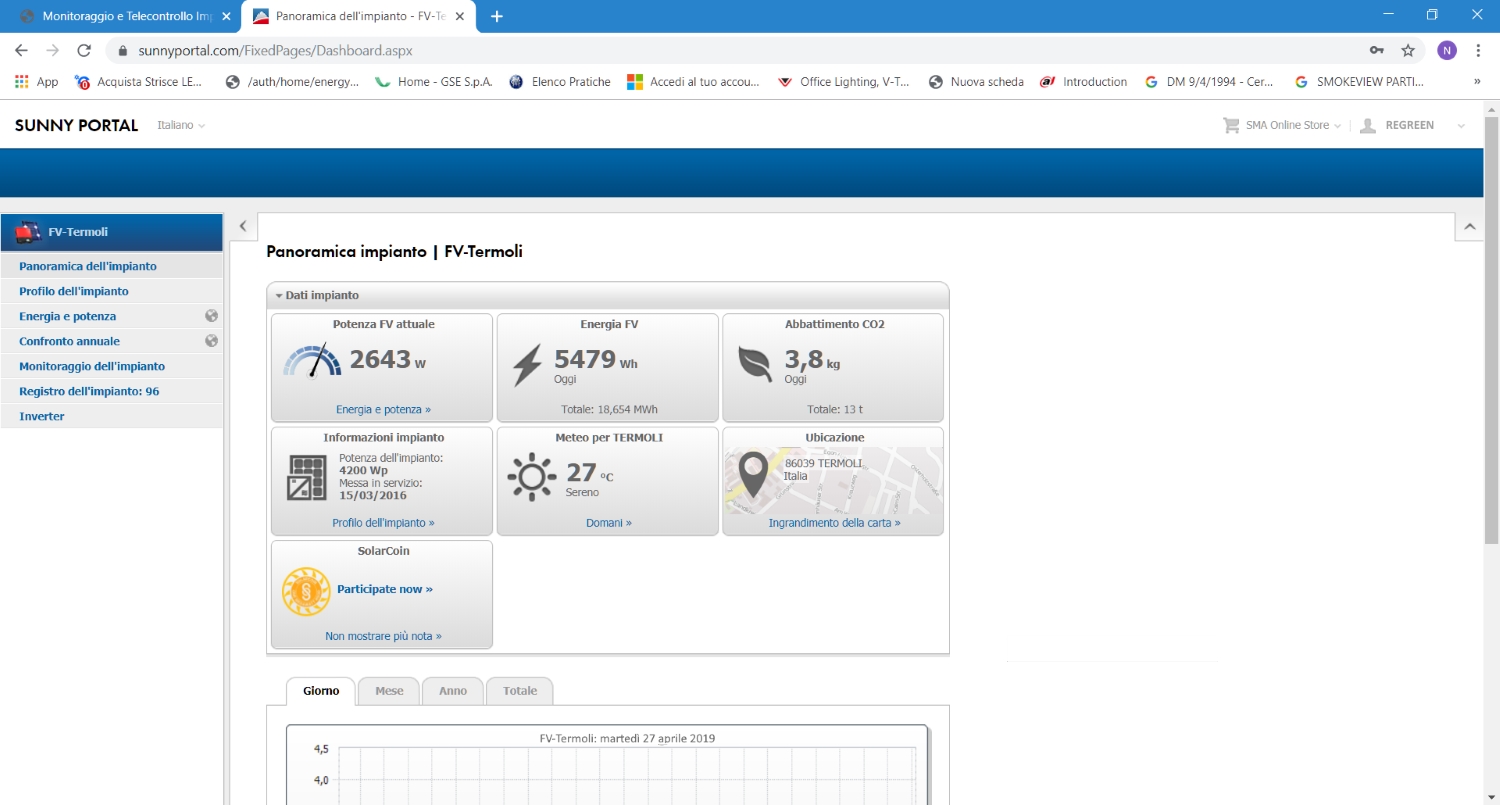

Di seguito uno screenshot della schermata HOME del portale SUNNY PORTAL relativo a un piccolo impianto realizzato da Regreen in località Termoli:

Portale Monitoraggio Fotovoltaico

Ovviamente la maggior parte dei produttori di inverter commerciali mette a disposizione oltre al portale WEB, anche app e/o siti ottimizzati per dispositivi mobili.
Per impianti commerciali e/o comunque di potenza elevata è naturalmente preferibile utilizzare una RTU esterna all'inverter per un monitoraggio completo e più efficiente.
Anche in questo caso esistono architetture di monitoraggio e controllo sviluppate dai vari produttori di Inverter Commerciali.
Ad esempio SMA, a tal riguardo, ha sviluppato una RTU chiamata DATA MANAGER M per la gestione avanzata di impianti fotovoltaici decentralizzati
ABB invece offre un sistema di data logger e controller chiamato VSN700 Data Logger
Esistono ovviamente anche aziende che, pur non essendo produttrici di Inverter, sviluppano prodotti di eccellenza per il monitoraggio di un impianto fotovoltaico comunque complesso: è ad esempio il caso dei prodotti Solar Log
Tutti gli impianti progettati e installati da ReGreen, anche i più piccoli, prevedono un efficiente sistema di monitoraggio, fondamentale per rilevare tempestivamente guasti e/o anomalie, salvaguardando l'investimento iniziale e, al contempo, riducendo e ottimizzando i costi di manutenzione.
